全部 >> 流量测量 >> 科里奥利质量流量和密度计

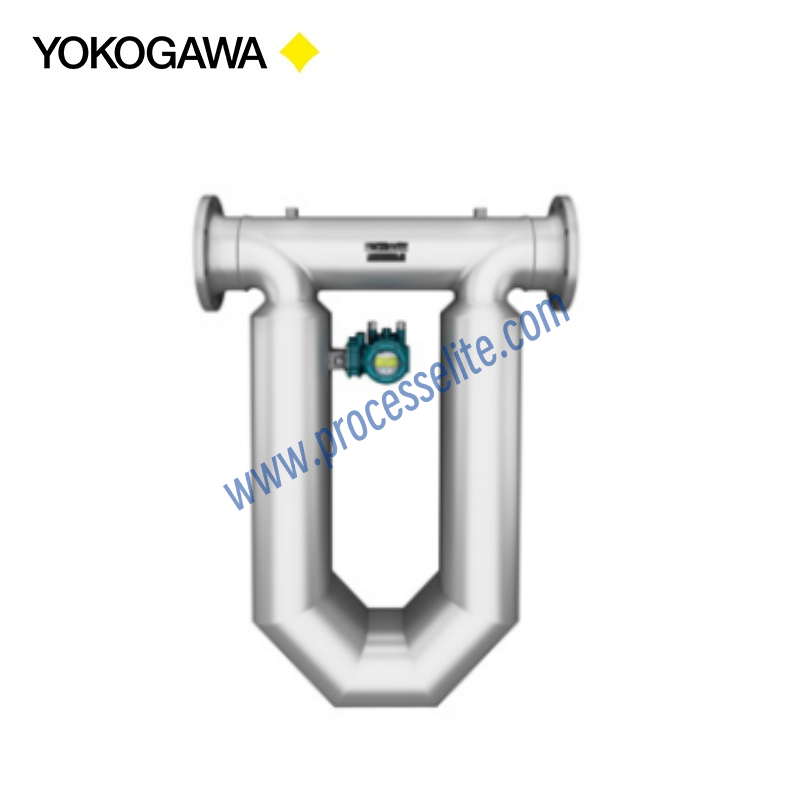

*仪表为定制产品, 图片仅供参考

系列名称:

科里奥利质量流量和密度计

产品系列:

ROTAMASS Giga

品牌名称:

横河/YOKOGAWA

产品特点:

• 针对高达1100吨/小时 (40000磅/分钟) 的高流量值进行的多变量测量 • 用于气体含量检测及夹带气体可靠流量测量的高功率管理技术 • 核心测量元件对外部应力与振动的最优解耦 • 具备处理温度高达+200°C工艺流体的能力, 或在配备客户定制或工厂预装传感器保温层及热追踪系统的情况下, 可承受高达350°C的高温环境, 适用于高温粘稠工艺流体或熔融流体的应用场景

加入收藏

加入对比

选型配置

测量原理:

ROTAMASS Giga 核心原理是利用科里奥利力效应进行直接质量测量。具体过程是: 仪表内的测量管由电磁驱动产生高频振动, 当流体流经振动的测量管时, 受科里奥利力作用, 测量管入口与出口段会产生方向相反的扭曲 (即相位差) , 这一相位差的大小与流体的质量流量成正比; 同时, 测量管的振动频率与管内介质的密度直接相关, 通过检测频率变化即可同步得出密度值, 从而实现质量流量、密度及温度的多参数同时测量。

产品定位:

使用场景:

ROTAMASS Giga 专为大流量场景设计, 主要覆盖石油化工、油气田及大型贸易交接领域。它常用于LNG、沥青、钻井泥浆、高压天然气的输送计量, 以及油轮、槽车、铁路装车等贸易交接 (Custody Transfer) 环节; 同时也适用于海上平台、炼油厂的高粘度流体 (如树脂、重油) 及多相流工况, 满足大管径下的高精度质量与密度测量需求。

口径：

DN150

DN200

DN250

接液材质：

316(L)

HC合金

精度(标况)：

±0.2% o.r.

±0.5% o.r.

过程连接：

碳钢法兰

不锈钢法兰

最大过程压力：

≤100bar

最高过程温度：

150℃

240℃

350℃

通讯方式：

4-20mA HART

Modbus

PROFIBUS PA

PROFINET

供电电源：

24VDC

220VAC

防爆型式：

Ex i

Ex d

防护等级：

IP66

IP67

外壳材质：

铝/铸铝

316(L) 铸造/卫生型
